● 本装置采用 Cortex-M3 内核的 STM32 为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。

● 操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。

● 装置提供串行数据通讯接口（RS485）和外部设备连接。

● 装置记录 500 条以上的事故报警信息和波形。

● 装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。

直流系统电压等级：220VDC/110VDC

装置工作电压：220VDC/AC±10%或 110VDC/AC±10%

继电器接点电流：DC220/3A 两组

直流电压测量范围：0-260VDC

交流窜入测量范围：10-260VAC

母线电压测量精度：±1%

交流窜入测量精度：±3%

交流反应时间小于 1s

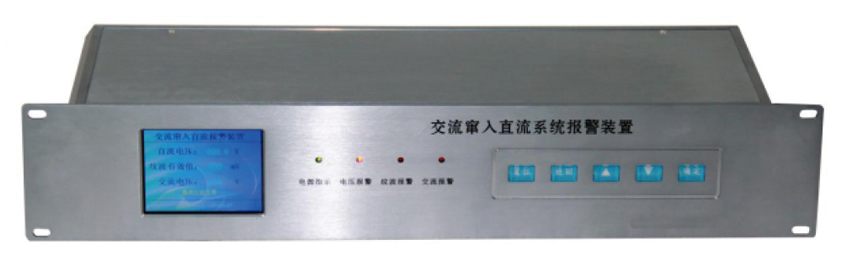

外型尺寸：120mm*120mm*100mm（塑壳） 482*88*150（2U 铝壳）

开孔尺寸：110mm*110mm（塑壳） 432*88（2U 铝壳）

交流报警设置范围：10-250V

超压报警设置范围：90-300V

欠压报警设置范围：90-300V

纹波报警设置范围：50-2000mV

波特率可选 1200bps、2400bps、4800bps、9600bps、19200bps

设备地址设置范围：0-99
