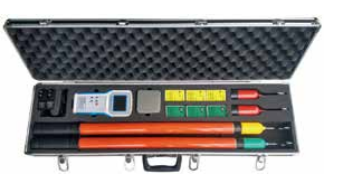

FYL-8600D中置柜多功能无线高压核相仪
发布时间:2020-07-24 丨 阅读次数:1465
技术参数 |
相位差准确度:误差≤5°。 频率准确度:±0.1HZ。 电压测量范围为1V~220KV。 发射器和接收主机的最大传输视距约100米。 真人语音提示测量结果和操作步骤。 320*240彩屏同时显示相位差、频率、失量图和同异相结果。 无操作1小时自动关机。 发射器和接收器均内置可充电锂电池,且电池可拆卸更换。 主机锂电池容量约2500mAH,发射器锂电池容量约350mAH。 高压测量时泄漏电流<10uA。 发射器工作功耗<0.1W,接收主机工作功耗<0.3W。 工作环境:-35℃--- +45℃ 湿度≤95%RH。 储存环境:-40℃--- +55℃ 湿度≤95%RH。 整机重量:约6KG。 仪器包装尺寸:长89cm*宽26cmm*高11cm。 |
技术特点 |
FYL-8600D中置柜多功能无线高压核相仪(以下简称“仪器”)用于两条 高压线路并网或环网核相。 该仪器可以升级远程核相的功能。 仪器适合1V ~220KV交流输电线路带电作业和二次侧带电作业,具有高压验电功能。 仪器采用无线传输技术,操作安全可靠,使用方便,克服了有线核相器的 诸多缺点。 |
工作原理 |
仪器由2个高压发射器X/Y、2个低压发射器X1/Y1、6个中置柜采集器 X2/Y2、1个接收主机组成。 发射器可以判断线路是否带电,测量线路相位 和频率。 2个发射器将测量的数据通过无线电发送给接收主机, 接收主机依 据发射器数据计算两线路相位差值,判断同异相。 |
