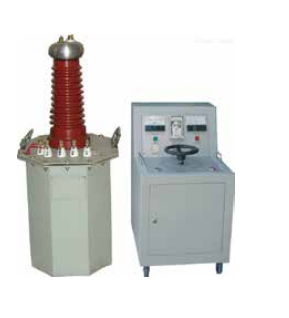

FYGP系列工频耐压试验装置

发布时间:2020-07-24 丨阅读次数:1521

	技术特点
	高压电压低压电流零位指示电源指示工作指示计时指示过流保护、零位启动保护、声光语言报警提醒采用新型时间继电器，计时范围更广（1S～99H）采用新型电流继电器，更精确、更可靠，确保人身及设备安全。试验变压器高压线圈为圆筒多层塔式，优质聚酯漆包线及高耐压值绝缘材料绕制而成。具有重量轻、体积小、移动方便、性能优越等特点。试验变压器（5kVA 以上）装有可移动的铁轮
	技术参数
	1、使用条件：（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。（2）环境温度-20～+50℃ （3）环境湿度≤85% RH（无凝结水）

2、控制箱（台）参数：（常规参数见下表）
规格	容量	输入电源			输出电压
规格	容量	相数	（V）	（A）	（V）	（A）
3/220	3	1	220	15	0-250	12
5/220	5	1	220	25	0-250	20
10/220	10	1	220	50	0-250	40
15/380	15	2	380	37.5	0-430	34.8
20/380	20	2	380	50	0-430	46.5
25/380	25	2	380	62.5	0-430	58.1
30/380	30	2	380	75	0-430	69.7
50/380	50	2	380	125	0-430	116.2
100/380	100	2	380	250	0-430	232.5
200/50	200	2	380	625	0-650	380

3、试验变压器参数：（常规参数见下表）
规格	容量	低压侧		高压侧		高压侧(交直流变压器)		测量变比	阻抗电压％
		电压	电流	交流输出		直流输出
		电压	电流	电压kV	电流	电压kV	电流
5/50	5	200	25	50	100	70	71.4	500	10
10/50	10	200	50	50	200	70	142.9	500	10
15/50	15	400	37.5	50	300	70	214.3	500	8
20/50	20	400	50	50	400	70	285.7	500	8
30/50	30	400	75	50	600	70	428.6	500	8
50/50	50	400	125	50	1000	70	714.3	500	8
10/100	10	200	50	100	100	140	71.4	1000	10
15/100	15	400	37.5	100	150	140	107.1	1000	8
20/100	20	400	50	100	200	140	142.9	1000	8
30/100	30	400	75	100	300	140	214.3	1000	8
50/100	50	400	125	100	500	140	357.1	1000	8
10/150	10	200	50	100	66.7	140	47.6	1500	10
15/150	15	400	37.5	150	100	210	71.4	1500	8
20/150	30	400	50	150	133	210	95.2	1500	8
30/150	30	400	75	150	200	210	142.9	1500	8
50/150	50	400	125	150	333	210	238.1	1500	8
250/20	250	650	380	20	12.5	28	8.9	200	9
