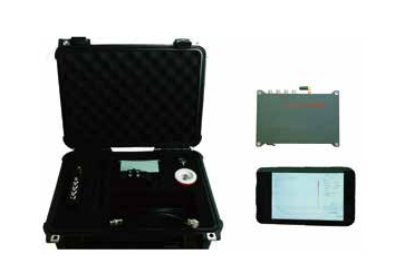

FYPD-04型手持式多功能局部放电检测仪，配置有五种传感器，其中 TEV、AE和HFCT适用于对高压开关柜、环网柜局部放电检测；AE和 UHF适用于对GIS的绝缘状态进行检测；使用AE和HFCT适用于电缆 的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分 析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。

技术特点

● 手持式HUB式信号处理：自主研发的高速采样板卡，4通道同步数据采集。

● 软件系统：分析软件基于ARM嵌入式系统，显示软件基于Android系统。

● FPGA控制：控制启动、停止采样，数据同步与高速数据存取，时间间隔20ms。

● 手持PAD软件显示界面：使用触摸式8.1寸1280 x 800 IPS屏。

● 专家系统根据检测数据，判断放电能量和部位。

● 局放显示：在检测界面显示局部放电的幅值、每个工频周期的脉冲个数。

● 超限报警：使用红、黄、蓝三色指示提示局部放电的严重程度。

● 平均无故障时间：大于500,000 小时。

● 安全性能：符合 GB/T 19862-2005 开关柜监测设备通用要求。

● 电磁兼容：静电放电抗扰度满足GB/T17626.2-20064级；

         阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级；

         工频磁场抗扰度满足GB/T17626.8-2006 3级；

         脉冲磁场抗扰度满足GB/T17626.9-1998 3级。
