产品概述 |

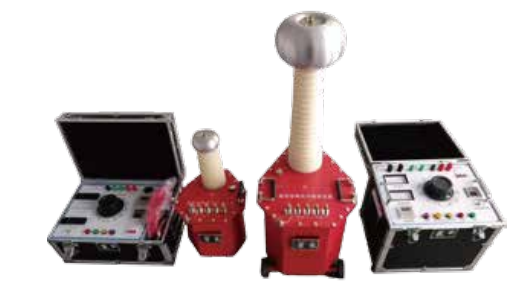

FYDC系列超轻型试验变压器作为高压试验设备的主机,与控制系统、调压 器、保护装置等组合,对电气产品、设备、元器件和绝缘材料等进行工频耐压 试验,以考核被试品的绝缘水平,并可及早发现被试品的局部缺陷及衡量被试 品承受内、外部过电压的能力。其特点是体积小、重量轻、安装使用方便。 |
结构 |
FYDC系列超轻型试验变压器为户内式设备,铁芯采用优质冷轧取向硅钢片, 结构为芯式、横式放置,芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压 绕组。高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构,屏蔽板连同 铁芯一起接地。油箱底部设有移动脚轮(5kVA以下无脚轮),可在地面任意移 动,便于实验室和野外现场作业。 |

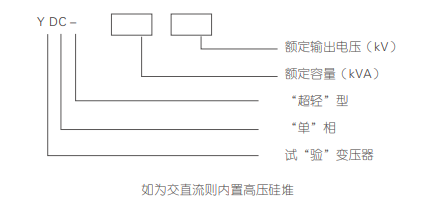

型号说明: |
技术要求 |
正常使用条件: (1)海拔高度:变压器安装地点的海拔高度不超过1000m。当海拔超过1000m时,变压器的外绝缘分级按2500m(大于1000m到2500m)及4000m (大于2500m到4000m)两级。 (2)环境温度:最高气温+40℃,最高日平均气温+30℃,最高年平均气温+20℃,最低气温-5℃(户内式),-25℃(户外式)。 (3)空气最大相对湿度: 当空气温度为+25℃时,相对湿度不超过90%。 (4)安装场所:安装场所无严重影响变压器绝缘的气体、蒸气、化学性沉积灰尘、污垢及其它爆炸性介质,严重震动的场所。 (5)电源电压的波形:电源电压的波形为实际上的正弦波,频率为50Hz,电源侧应不遭受来自外部的大气过电压。 (6)超轻型试验变压器使用时应使其输入电压逐渐升高,并且应有可靠的保护措施。 |
技术参数 |
规格 | 容量 KVA | 低压侧 | 高压侧 | 测量变比 | 60分钟 温升℃ | ||
电压V | 电流A | 电压KV | 电流mA | ||||
3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 |
5/50 | 5 | 200 | 25 | 50 | 100 | 500 | 50 |
5/100 | 5 | 200 | 25 | 100 | 50 | 1000 | 50 |
10/100 | 10 | 200 | 50 | 100 | 100 | 1000 | 50 |
