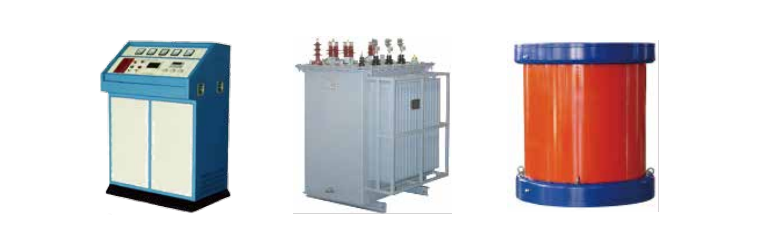

FY3580吊装式变频谐振交流耐压试验装置
发布时间:2020-07-24 丨 阅读次数:1446
技术特点

变频电源采用采用三明治微电感母线结构 ,可有效的防止反向电压对操作人员和主机的伤害

 变频电源大部分器件采用进口材料,如西门康公司原装IGBT及驱动模块、美国TI公司DSP芯片、日本AKII光电编码器、德国ABB原装交流接触器和万能断路器

 配有面板打印机,即时得到试验数据报告。

 采用光纤采样电压信号,可避免闪络发电对主机与人身的伤害。


功能与用途

● 110kV电缆,截面800mm2长度5000m以内,试验电压128kV,耐压时间60min;

● 220kV电缆,截面1000mm2长度4000m以内,试验电压216kV,耐压时间60min;

● 500kV及以下等级主变中性点耐压,试验电压≤160kV,耐压时间1min。

● 500kV及以下电压等级GIS,试验电压≤592kV,耐压时间1min;

● 500kV及以下电压等级开关、CT等容性试品,试验电压≤750kV,耐压时间1min。


技术参数

海拔高度:≤3500m

输入电压:380V±15%三相,50Hz

试验频率:30-300Hz

系统品质因数:大于80

容量范围:2500KVA-25000KVA

试验电压:500kV-1000kV

说明:以上参数仅为范例,如有特殊要求,可按用户的技术参数进行设计制作
